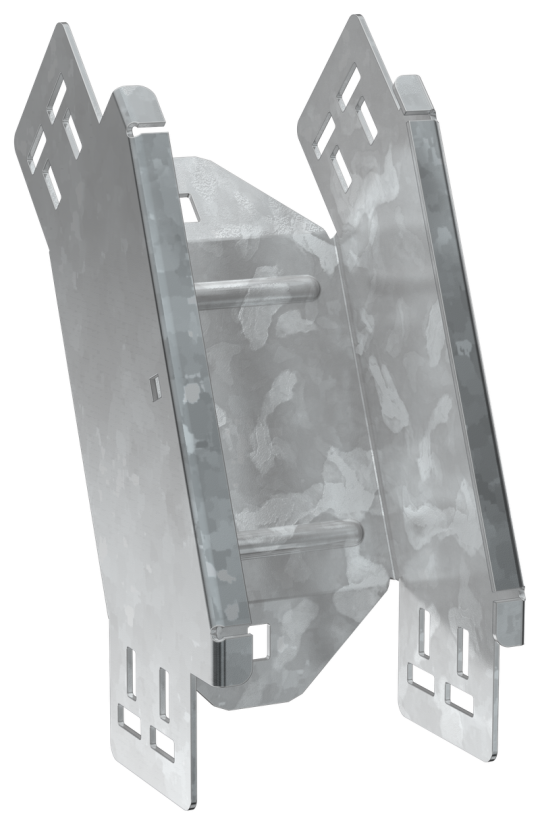

ESCA 7 Поворот верт. внеш. 45град 80х100-2,0 HDZ IEK ES7-PV-45-080-100-20-HDZ

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.

• Ширина кабельного лотка : 100 мм
• Высота: 80 мм
• Перфорированная боковая стенка : Нет
• Номер цвета RAL: 7047
• Подходит для обеспеч целостности цепи: Нет
• Класс стойкости к коррозии: 6
• Высота кабельного лотка : 80 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Ширина: 100 мм
• Толщина металла: 2.0 мм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Исполнение для больших расст-усиленный: Нет
• Ширина ответвления: 100 мм
• Вид или марка материала: Прочее
• Монтажная температура: -50...40 °C
• Материал: Сталь
• Вес: 0,91 кг
• Толщина цинкового покрытия: 55 мкм
• Перфорация в основании для монтажа: Нет
• Изменение направления: Вертикально ниспадающий (внешний)
• Цвет: Светло-серый
• Температура эксплуатации: -50...40 °C
• Длина: 248 мм
• Нержавеющая сталь травлёная: Нет
• Модель или исполнение: Интегрированный разъем
• Степень защиты - IP: IP00
• Отклонение - угол : 45
