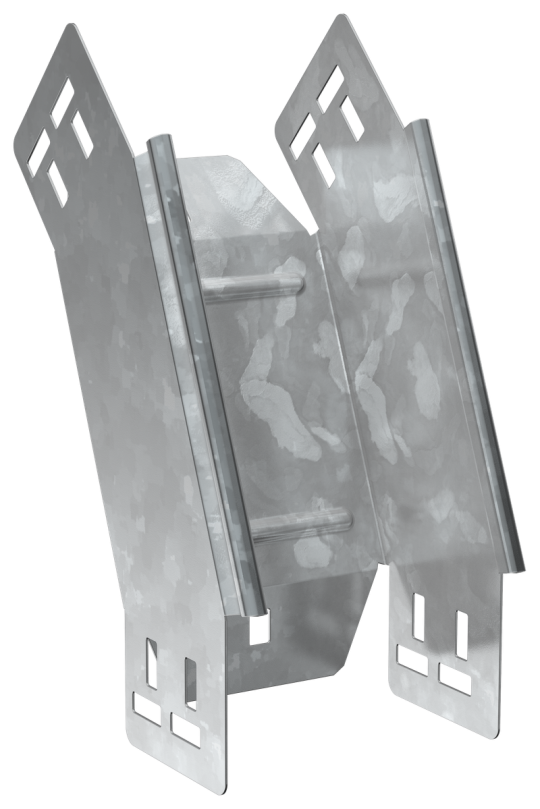

ESCA 7 Поворот верт. внеш. 45град 80х100-1,5 HDZ IEK ES7-PV-45-080-100-15-HDZ

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота: 80 мм
• Температура эксплуатации: -50...40 °C
• Номер цвета RAL: 7047
• Толщина цинкового покрытия: 55 мкм
• Модель или исполнение: Интегрированный разъем
• Перфорированная боковая стенка : Нет
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Нержавеющая сталь травлёная: Нет
• Изменение направления: Вертикально ниспадающий (внешний)
• Цвет: Светло-серый
• Вид или марка материала: Прочее
• Степень защиты - IP: IP00
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Длина: 249 мм
• Класс стойкости к коррозии: 6
• Исполнение для больших расст-усиленный: Нет
• Перфорация в основании для монтажа: Нет
• Материал: Сталь
• Монтажная температура: -50...40 °C
• Подходит для обеспеч целостности цепи: Нет
• Толщина металла: 1.5 мм
• Ширина: 100 мм
• Отклонение - угол : 45
• Ширина ответвления: 100 мм
• Вес: 0,69 кг
• Высота кабельного лотка : 80 мм
