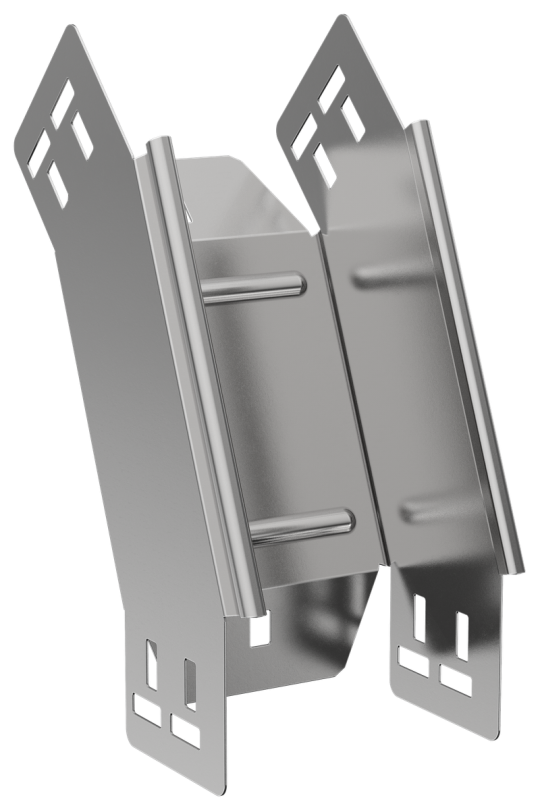

ESCA 7 Поворот верт. внеш. 45град 80х100-1,5 IEK ES7-PV-45-080-100-15

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота: 80 мм
• Толщина цинкового покрытия: 10 мкм
• Изменение направления: Вертикально ниспадающий (внешний)
• Подходит для обеспеч целостности цепи: Нет
• Высота кабельного лотка : 80 мм
• Номер цвета RAL: 7047
• Модель или исполнение: Интегрированный разъем
• Класс стойкости к коррозии: 2
• Ширина ответвления: 100 мм
• Цвет: Светло-серый
• Перфорированная боковая стенка : Нет
• Исполнение для больших расст-усиленный: Нет
• Монтажная температура: -50...40 °C
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Степень защиты - IP: IP00
• Нержавеющая сталь травлёная: Нет
• Отклонение - угол : 45
• Перфорация в основании для монтажа: Нет
• Температура эксплуатации: -50...40 °C
• Длина: 249 мм
• Материал: Сталь
• Толщина металла: 1.5 мм
• Вес: 0,65 кг
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Вид или марка материала: Прочее
• Ширина: 100 мм
