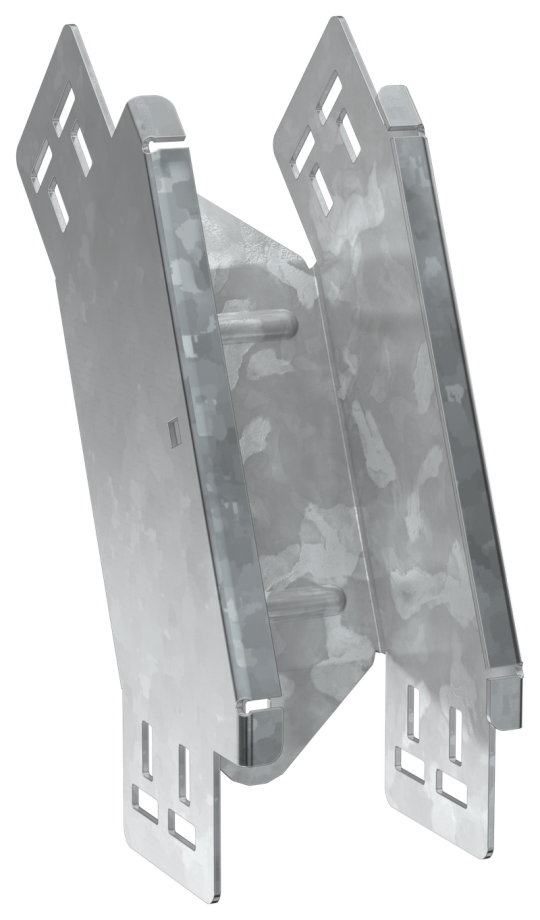

ESCA 7 Поворот верт. внеш. 45град 80х80-2,0 HDZ IEK ES7-PV-45-080-080-20-HDZ

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.

• Ширина кабельного лотка : 80 мм
• Высота: 80 мм
• Подходит для обеспеч целостности цепи: Нет
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Изменение направления: Вертикально ниспадающий (внешний)
• Номер цвета RAL: 7047
• Исполнение для больших расст-усиленный: Нет
• Ширина: 80 мм
• Толщина металла: 2.0 мм
• Ширина ответвления: 80 мм
• Высота кабельного лотка : 80 мм
• Отклонение - угол : 45
• Вид или марка материала: Прочее
• Температура эксплуатации: -50...40 °C
• Цвет: Светло-серый
• Перфорированная боковая стенка : Нет
• Монтажная температура: -50...40 °C
• Класс стойкости к коррозии: 6
• Нержавеющая сталь травлёная: Нет
• Материал: Сталь
• Перфорация в основании для монтажа: Нет
• Длина: 248 мм
• Вес: 0,84 кг
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Модель или исполнение: Интегрированный разъем
• Степень защиты - IP: IP00
• Толщина цинкового покрытия: 55 мкм
