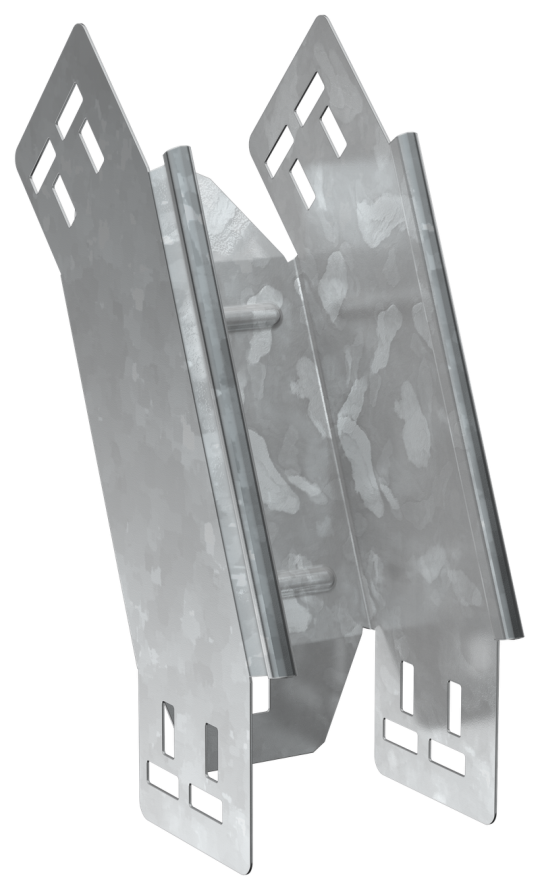

ESCA 7 Поворот верт. внеш. 45град 80х80-1,5 HDZ IEK ES7-PV-45-080-080-15-HDZ

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 80 мм
• Высота: 80 мм
• Вес: 0,64 кг
• Высота кабельного лотка : 80 мм
• Ширина: 80 мм
• Степень защиты - IP: IP00
• Цвет: Светло-серый
• Перфорация в основании для монтажа: Нет
• Длина: 249 мм
• Ширина ответвления: 80 мм
• Отклонение - угол : 45
• Монтажная температура: -50...40 °C
• Вид или марка материала: Прочее
• Номер цвета RAL: 7047
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Модель или исполнение: Интегрированный разъем
• Материал: Сталь
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Перфорированная боковая стенка : Нет
• Нержавеющая сталь травлёная: Нет
• Подходит для обеспеч целостности цепи: Нет
• Толщина металла: 1.5 мм
• Изменение направления: Вертикально ниспадающий (внешний)
• Класс стойкости к коррозии: 6
• Температура эксплуатации: -50...40 °C
• Исполнение для больших расст-усиленный: Нет
• Толщина цинкового покрытия: 55 мкм
