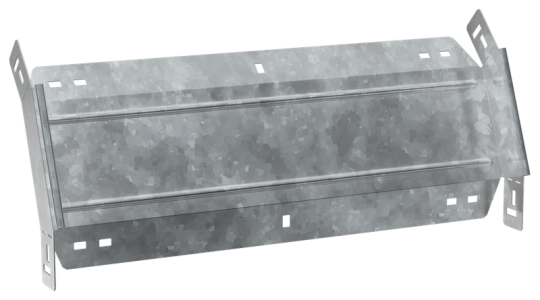

ESCA 7 Поворот верт. внеш. 45град 50х600-1,5 HDZ IEK ES7-PV-45-050-600-15-HDZ

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 600 мм
• Высота: 50 мм
• Подходит для обеспеч целостности цепи: Нет
• Высота кабельного лотка : 50 мм
• Вес: 1,8 кг
• Нержавеющая сталь травлёная: Нет
• Монтажная температура: -50...40 °C
• Толщина металла: 1.5 мм
• Номер цвета RAL: 7047
• Класс стойкости к коррозии: 6
• Вид или марка материала: Прочее
• Материал: Сталь
• Цвет: Светло-серый
• Отклонение - угол : 45
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Перфорированная боковая стенка : Нет
• Изменение направления: Вертикально ниспадающий (внешний)
• Степень защиты - IP: IP00
• Модель или исполнение: Интегрированный разъем
• Исполнение для больших расст-усиленный: Нет
• Ширина: 600 мм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Толщина цинкового покрытия: 55 мкм
• Ширина ответвления: 600 мм
• Перфорация в основании для монтажа: Нет
• Температура эксплуатации: -50...40 °C
• Длина: 235 мм
