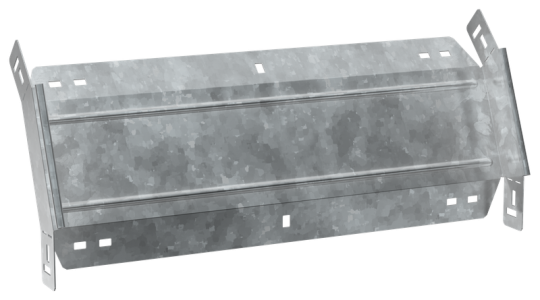

ESCA 7 Поворот верт. внеш. 45град 50х500-1,5 HDZ IEK ES7-PV-45-050-500-15-HDZ

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 500 мм
• Высота: 50 мм
• Толщина металла: 1.5 мм
• Модель или исполнение: Интегрированный разъем
• Подходит для обеспеч целостности цепи: Нет
• Вид или марка материала: Прочее
• Длина: 235 мм
• Монтажная температура: -50...40 °C
• Толщина цинкового покрытия: 55 мкм
• Ширина: 500 мм
• Степень защиты - IP: IP00
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Исполнение для больших расст-усиленный: Нет
• Класс стойкости к коррозии: 6
• Отклонение - угол : 45
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Номер цвета RAL: 7047
• Ширина ответвления: 500 мм
• Цвет: Светло-серый
• Материал: Сталь
• Перфорированная боковая стенка : Нет
• Вес: 1,55 кг
• Изменение направления: Вертикально ниспадающий (внешний)
• Температура эксплуатации: -50...40 °C
• Перфорация в основании для монтажа: Нет
• Высота кабельного лотка : 50 мм
• Нержавеющая сталь травлёная: Нет
