Описание

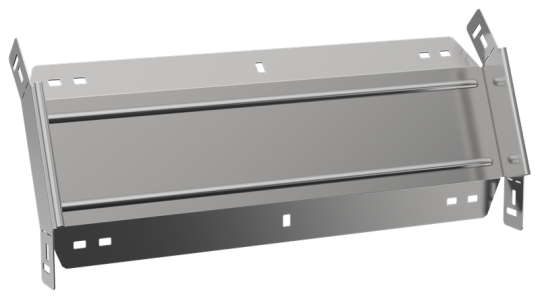

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 500 мм
• Высота: 50 мм
• Ширина: 500 мм
• Степень защиты - IP: IP00
• Вес: 1,45 кг
• Отклонение - угол : 45
• Монтажная температура: -50...40 °C
• Толщина металла: 1.5 мм
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Температура эксплуатации: -50...40 °C
• Вид или марка материала: Прочее
• Ширина ответвления: 500 мм
• Исполнение для больших расст-усиленный: Нет
• Цвет: Светло-серый
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Высота кабельного лотка : 50 мм
• Толщина цинкового покрытия: 10 мкм
• Перфорация в основании для монтажа: Нет
• Модель или исполнение: Интегрированный разъем
• Материал: Сталь
• Перфорированная боковая стенка : Нет
• Класс стойкости к коррозии: 2
• Нержавеющая сталь травлёная: Нет
• Изменение направления: Вертикально ниспадающий (внешний)
• Подходит для обеспеч целостности цепи: Нет
• Номер цвета RAL: 7047
• Длина: 235 мм
