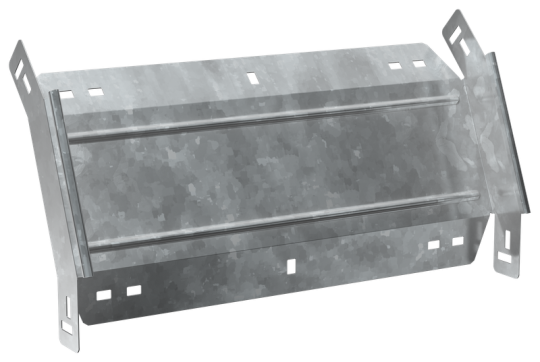

ESCA 7 Поворот верт. внеш. 45град 50х400-1,5 HDZ IEK ES7-PV-45-050-400-15-HDZ

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 400 мм
• Высота: 50 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Толщина металла: 1.5 мм
• Перфорация в основании для монтажа: Нет
• Исполнение для больших расст-усиленный: Нет
• Отклонение - угол : 45
• Толщина цинкового покрытия: 55 мкм
• Модель или исполнение: Интегрированный разъем
• Перфорированная боковая стенка : Нет
• Степень защиты - IP: IP00
• Подходит для обеспеч целостности цепи: Нет
• Номер цвета RAL: 7047
• Температура эксплуатации: -50...40 °C
• Изменение направления: Вертикально ниспадающий (внешний)
• Длина: 235 мм
• Материал: Сталь
• Высота кабельного лотка : 50 мм
• Нержавеющая сталь травлёная: Нет
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Ширина ответвления: 400 мм
• Ширина: 400 мм
• Вес: 1,29 кг
• Класс стойкости к коррозии: 6
• Цвет: Светло-серый
• Вид или марка материала: Прочее
• Монтажная температура: -50...40 °C
