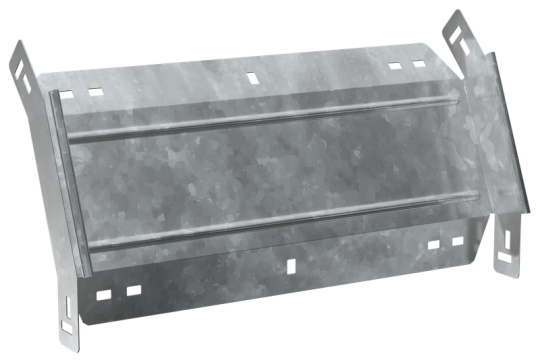

ESCA 7 Поворот верт. внеш. 45град 50х300-1,5 HDZ IEK ES7-PV-45-050-300-15-HDZ

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 300 мм
• Высота: 50 мм
• Степень защиты - IP: IP00
• Вид или марка материала: Прочее
• Толщина цинкового покрытия: 55 мкм
• Высота кабельного лотка : 50 мм
• Изменение направления: Вертикально ниспадающий (внешний)
• Перфорация в основании для монтажа: Нет
• Цвет: Светло-серый
• Номер цвета RAL: 7047
• Исполнение для больших расст-усиленный: Нет
• Материал: Сталь
• Температура эксплуатации: -50...40 °C
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Толщина металла: 1.5 мм
• Вес: 1,04 кг
• Ширина: 300 мм
• Перфорированная боковая стенка : Нет
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Отклонение - угол : 45
• Модель или исполнение: Интегрированный разъем
• Подходит для обеспеч целостности цепи: Нет
• Монтажная температура: -50...40 °C
• Ширина ответвления: 300 мм
• Нержавеющая сталь травлёная: Нет
• Класс стойкости к коррозии: 6
• Длина: 235 мм
