Описание

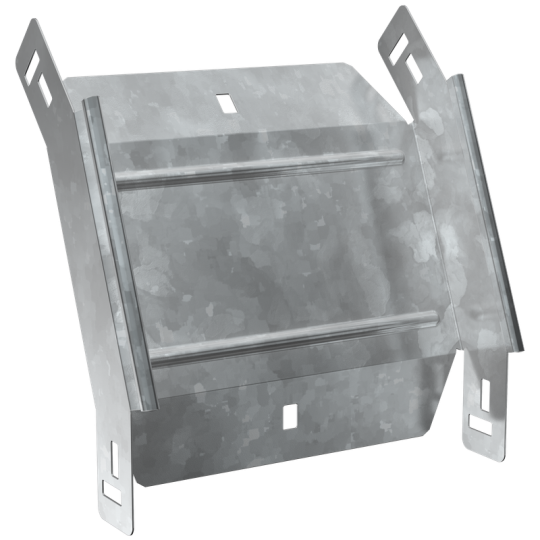

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 50 мм
• Ширина: 200 мм
• Класс стойкости к коррозии: 6
• Цвет: Светло-серый
• Модель или исполнение: Интегрированный разъем
• Номер цвета RAL: 7047
• Высота кабельного лотка : 50 мм
• Перфорация в основании для монтажа: Нет
• Монтажная температура: -50...40 °C
• Отклонение - угол : 45
• Степень защиты - IP: IP00
• Вид или марка материала: Прочее
• Длина: 235 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Вес: 0,78 кг
• Исполнение для больших расст-усиленный: Нет
• Толщина металла: 1.5 мм
• Ширина ответвления: 200 мм
• Материал: Сталь
• Подходит для обеспеч целостности цепи: Нет
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Перфорированная боковая стенка : Нет
• Толщина цинкового покрытия: 55 мкм
• Нержавеющая сталь травлёная: Нет
• Температура эксплуатации: -50...40 °C
• Изменение направления: Вертикально ниспадающий (внешний)
