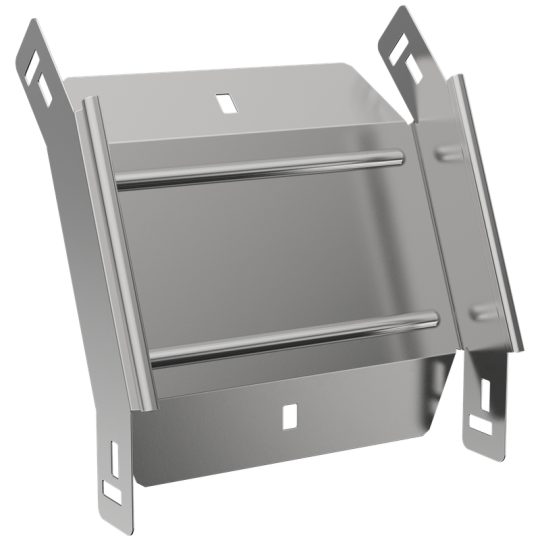

ESCA 7 Поворот верт. внеш. 45град 50х200-1,5 IEK ES7-PV-45-050-200-15

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 50 мм
• Перфорация в основании для монтажа: Нет
• Ширина: 200 мм
• Длина: 235 мм
• Исполнение для больших расст-усиленный: Нет
• Модель или исполнение: Интегрированный разъем
• Монтажная температура: -50...40 °C
• Ширина ответвления: 200 мм
• Вес: 0,73 кг
• Материал: Сталь
• Отклонение - угол : 45
• Подходит для обеспеч целостности цепи: Нет
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Степень защиты - IP: IP00
• Цвет: Светло-серый
• Перфорированная боковая стенка : Нет
• Температура эксплуатации: -50...40 °C
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Вид или марка материала: Прочее
• Нержавеющая сталь травлёная: Нет
• Толщина металла: 1.5 мм
• Изменение направления: Вертикально ниспадающий (внешний)
• Высота кабельного лотка : 50 мм
• Номер цвета RAL: 7047
• Класс стойкости к коррозии: 2
• Толщина цинкового покрытия: 10 мкм
