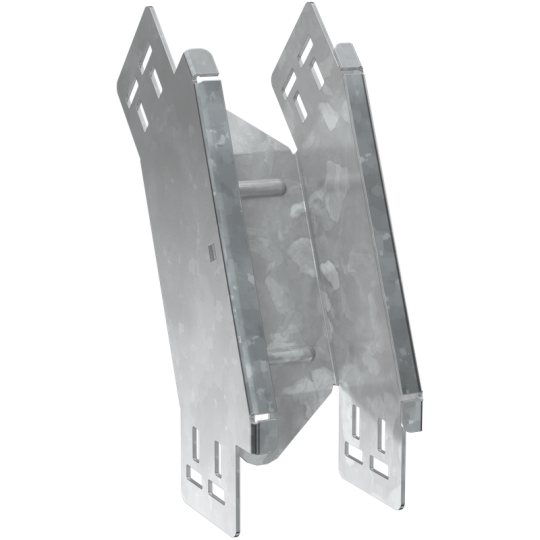

ESCA 7 Поворот верт. внеш. 45град 50х150-2,0 HDZ IEK ES7-PV-45-050-150-20-HDZ

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.

• Ширина кабельного лотка : 150 мм
• Высота: 50 мм
• Модель или исполнение: Интегрированный разъем
• Номер цвета RAL: 7047
• Длина: 234 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Степень защиты - IP: IP00
• Вес: 0,84 кг
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Подходит для обеспеч целостности цепи: Нет
• Класс стойкости к коррозии: 6
• Нержавеющая сталь травлёная: Нет
• Изменение направления: Вертикально ниспадающий (внешний)
• Монтажная температура: -50...40 °C
• Толщина металла: 2.0 мм
• Толщина цинкового покрытия: 55 мкм
• Материал: Сталь
• Исполнение для больших расст-усиленный: Нет
• Ширина: 150 мм
• Вид или марка материала: Прочее
• Перфорированная боковая стенка : Нет
• Температура эксплуатации: -50...40 °C
• Высота кабельного лотка : 50 мм
• Цвет: Светло-серый
• Перфорация в основании для монтажа: Нет
• Отклонение - угол : 45
• Ширина ответвления: 150 мм
