Описание

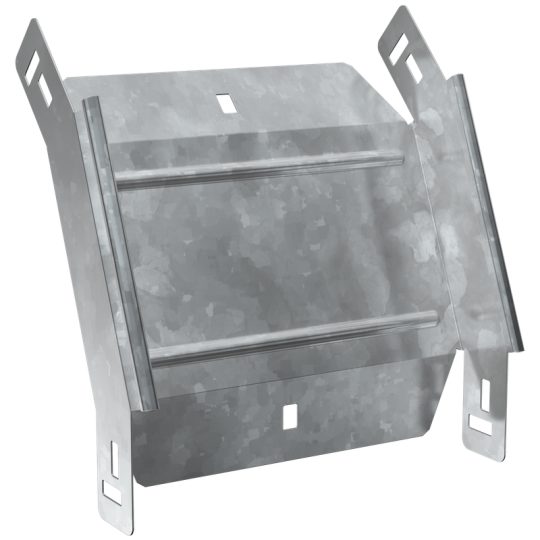

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 150 мм
• Высота: 50 мм
• Подходит для обеспеч целостности цепи: Нет
• Перфорация в основании для монтажа: Нет
• Нержавеющая сталь травлёная: Нет
• Температура эксплуатации: -50...40 °C
• Степень защиты - IP: IP00
• Исполнение для больших расст-усиленный: Нет
• Длина: 235 мм
• Перфорированная боковая стенка : Нет
• Цвет: Светло-серый
• Номер цвета RAL: 7047
• Монтажная температура: -50...40 °C
• Модель или исполнение: Интегрированный разъем
• Изменение направления: Вертикально ниспадающий (внешний)
• Отклонение - угол : 45
• Толщина металла: 1.5 мм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Материал: Сталь
• Высота кабельного лотка : 50 мм
• Класс стойкости к коррозии: 6
• Ширина ответвления: 150 мм
• Ширина: 150 мм
• Вид или марка материала: Прочее
• Вес: 0,65 кг
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Толщина цинкового покрытия: 55 мкм
