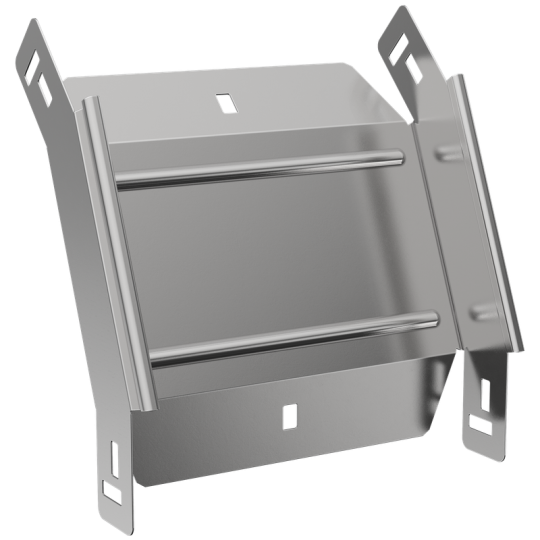

ESCA 7 Поворот верт. внеш. 45град 50х150-1,5 IEK ES7-PV-45-050-150-15

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 150 мм
• Высота: 50 мм
• Ширина ответвления: 150 мм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Вид или марка материала: Прочее
• Ширина: 150 мм
• Температура эксплуатации: -50...40 °C
• Высота кабельного лотка : 50 мм
• Перфорированная боковая стенка : Нет
• Подходит для обеспеч целостности цепи: Нет
• Степень защиты - IP: IP00
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Номер цвета RAL: 7047
• Перфорация в основании для монтажа: Нет
• Материал: Сталь
• Модель или исполнение: Интегрированный разъем
• Класс стойкости к коррозии: 2
• Исполнение для больших расст-усиленный: Нет
• Отклонение - угол : 45
• Длина: 235 мм
• Толщина металла: 1.5 мм
• Толщина цинкового покрытия: 10 мкм
• Нержавеющая сталь травлёная: Нет
• Вес: 0,61 кг
• Изменение направления: Вертикально ниспадающий (внешний)
• Цвет: Светло-серый
• Монтажная температура: -50...40 °C
