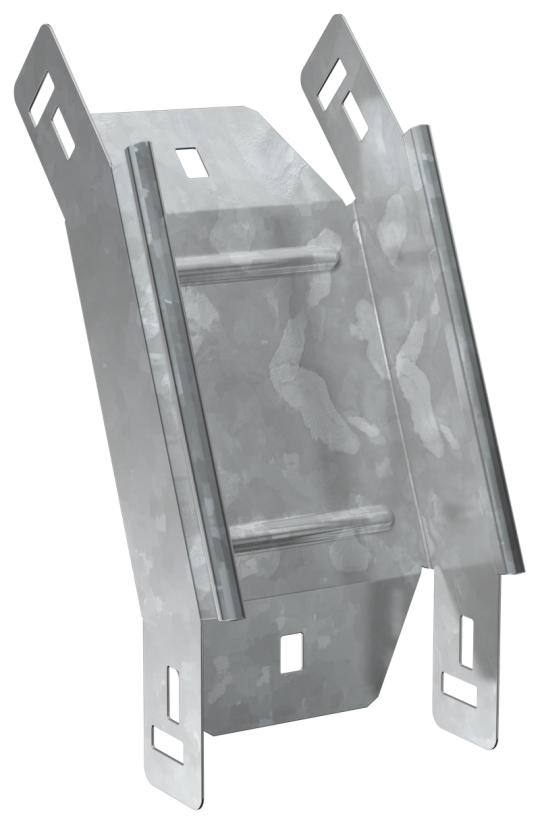

ESCA 7 Поворот верт. внеш. 45град 50х100-1,5 HDZ IEK ES7-PV-45-050-100-15-HDZ

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота: 50 мм
• Класс стойкости к коррозии: 6
• Модель или исполнение: Интегрированный разъем
• Ширина ответвления: 100 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Материал: Сталь
• Подходит для обеспеч целостности цепи: Нет
• Перфорация в основании для монтажа: Нет
• Монтажная температура: -50...40 °C
• Исполнение для больших расст-усиленный: Нет
• Цвет: Светло-серый
• Высота кабельного лотка : 50 мм
• Длина: 235 мм
• Нержавеющая сталь травлёная: Нет
• Изменение направления: Вертикально ниспадающий (внешний)
• Отклонение - угол : 45
• Ширина: 100 мм
• Толщина цинкового покрытия: 55 мкм
• Толщина металла: 1.5 мм
• Вид или марка материала: Прочее
• Перфорированная боковая стенка : Нет
• Степень защиты - IP: IP00
• Вес: 0,53 кг
• Температура эксплуатации: -50...40 °C
• Номер цвета RAL: 7047
