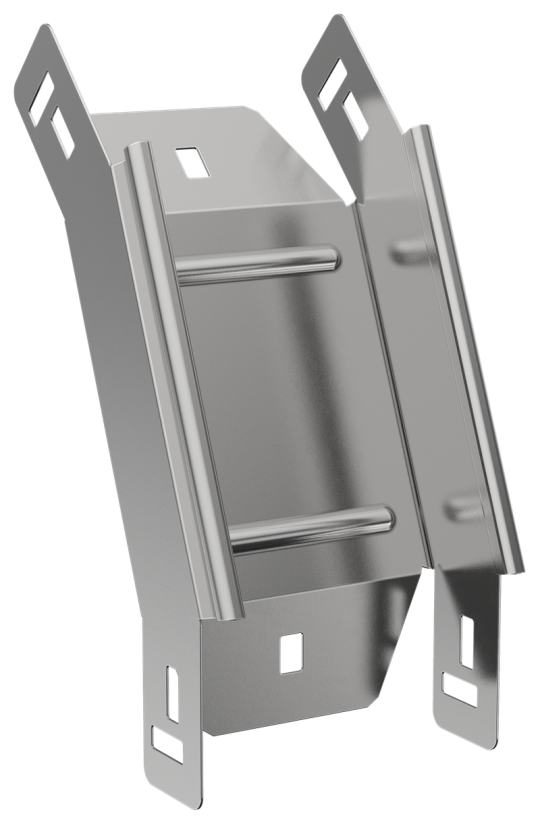

ESCA 7 Поворот верт. внеш. 45град 50х100-1,5 IEK ES7-PV-45-050-100-15

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота: 50 мм
• Ширина: 100 мм
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Цвет: Светло-серый
• Толщина металла: 1.5 мм
• Класс стойкости к коррозии: 2
• Исполнение для больших расст-усиленный: Нет
• Высота кабельного лотка : 50 мм
• Отклонение - угол : 45
• Модель или исполнение: Интегрированный разъем
• Вес: 0,49 кг
• Номер цвета RAL: 7047
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Материал: Сталь
• Нержавеющая сталь травлёная: Нет
• Толщина цинкового покрытия: 10 мкм
• Изменение направления: Вертикально ниспадающий (внешний)
• Ширина ответвления: 100 мм
• Степень защиты - IP: IP00
• Подходит для обеспеч целостности цепи: Нет
• Перфорированная боковая стенка : Нет
• Длина: 235 мм
• Вид или марка материала: Прочее
• Температура эксплуатации: -50...40 °C
• Монтажная температура: -50...40 °C
• Перфорация в основании для монтажа: Нет
