Описание

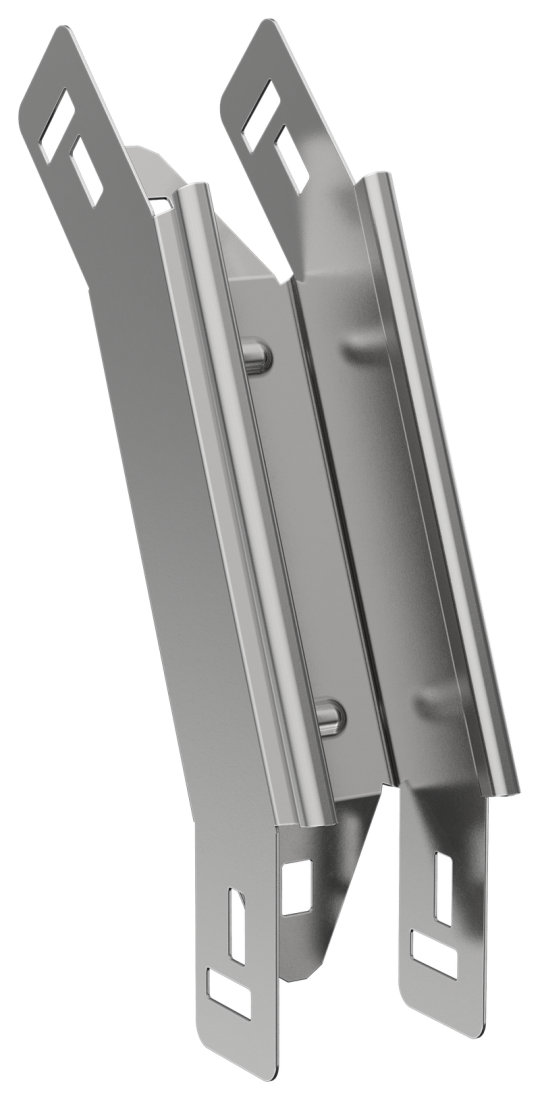

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 50 мм
• Высота: 50 мм
• Высота кабельного лотка : 50 мм
• Материал: Сталь
• Отклонение - угол : 45
• Степень защиты - IP: IP00
• Вид или марка материала: Прочее
• Нержавеющая сталь травлёная: Нет
• Исполнение для больших расст-усиленный: Нет
• Перфорированная боковая стенка : Нет
• Монтажная температура: -50...40 °C
• Перфорация в основании для монтажа: Нет
• Вес: 0,37 кг
• Цвет: Светло-серый
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Толщина металла: 1.5 мм
• Подходит для обеспеч целостности цепи: Нет
• Номер цвета RAL: 7047
• Класс стойкости к коррозии: 2
• Длина: 235 мм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Изменение направления: Вертикально ниспадающий (внешний)
• Ширина ответвления: 50 мм
• Ширина: 50 мм
• Температура эксплуатации: -50...40 °C
• Толщина цинкового покрытия: 10 мкм
• Модель или исполнение: Интегрированный разъем
