Описание

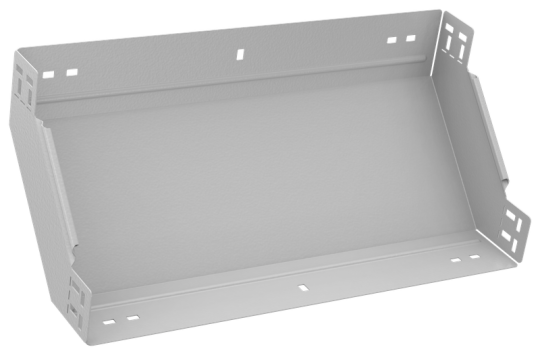

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 600 мм
• Высота: 100 мм
• Исполнение для больших расст-усиленный: Нет
• Модель или исполнение: Интегрированный разъем
• Температура эксплуатации: -50...40 °C
• Длина: 309 мм
• Защитное покрытие поверхности: Порошковая окраска
• Ширина: 600 мм
• Отклонение - угол : 90
• Подходит для обеспеч целостности цепи: Нет
• Вид или марка материала: Прочее
• Степень защиты - IP: IP00
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Вес: 3,26 кг
• Изменение направления: Вертикально восходящий (внутренний)
• Нержавеющая сталь травлёная: Нет
• Монтажная температура: -50...40 °C
• Цвет: Чисто белый
• Номер цвета RAL: 9016
• Высота кабельного лотка : 100 мм
• Материал: Сталь
• Толщина металла: 1.5 мм
• Толщина цинкового покрытия: 10 мкм
• Перфорация в основании для монтажа: Нет
• Класс стойкости к коррозии: 2
• Перфорированная боковая стенка : Нет
• Ширина ответвления: 600 мм
