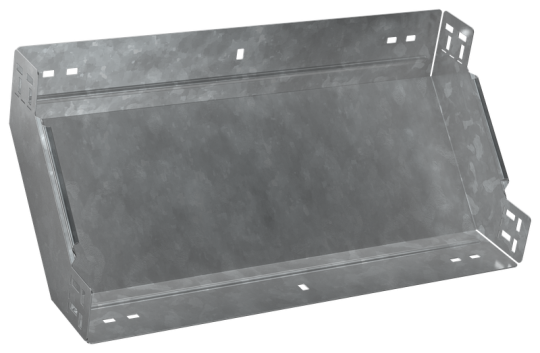

ESCA 7 Поворот верт. внутр. 90град 100х600-1,5 HDZ IEK ES7-PN-90-100-600-15-HDZ

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 600 мм
• Высота: 100 мм
• Материал: Сталь
• Нержавеющая сталь травлёная: Нет
• Толщина цинкового покрытия: 55 мкм
• Степень защиты - IP: IP00
• Ширина ответвления: 600 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Отклонение - угол : 90
• Перфорация в основании для монтажа: Нет
• Перфорированная боковая стенка : Нет
• Ширина: 600 мм
• Изменение направления: Вертикально восходящий (внутренний)
• Вес: 3,37 кг
• Температура эксплуатации: -50...40 °C
• Толщина металла: 1.5 мм
• Модель или исполнение: Интегрированный разъем
• Класс стойкости к коррозии: 6
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Высота кабельного лотка : 100 мм
• Цвет: Светло-серый
• Длина: 309 мм
• Вид или марка материала: Прочее
• Монтажная температура: -50...40 °C
• Номер цвета RAL: 7047
• Исполнение для больших расст-усиленный: Нет
• Подходит для обеспеч целостности цепи: Нет
