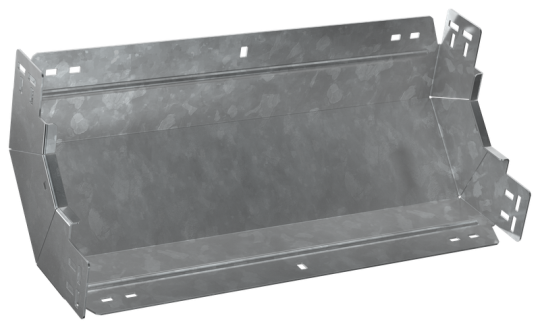

ESCA 7 Поворот верт. внутр. 90град 100х500-2,0 HDZ IEK ES7-PN-90-100-500-20-HDZ

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.

• Ширина кабельного лотка : 500 мм
• Высота: 100 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Высота кабельного лотка : 100 мм
• Вид или марка материала: Прочее
• Перфорация в основании для монтажа: Нет
• Перфорированная боковая стенка : Нет
• Ширина ответвления: 500 мм
• Модель или исполнение: Интегрированный разъем
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Толщина металла: 2.0 мм
• Отклонение - угол : 90
• Класс стойкости к коррозии: 6
• Длина: 265 мм
• Монтажная температура: -50...40 °C
• Исполнение для больших расст-усиленный: Нет
• Изменение направления: Вертикально восходящий (внутренний)
• Толщина цинкового покрытия: 55 мкм
• Температура эксплуатации: -50...40 °C
• Вес: 3,51 кг
• Подходит для обеспеч целостности цепи: Нет
• Цвет: Светло-серый
• Ширина: 500 мм
• Нержавеющая сталь травлёная: Нет
• Материал: Сталь
• Степень защиты - IP: IP00
• Номер цвета RAL: 7047
