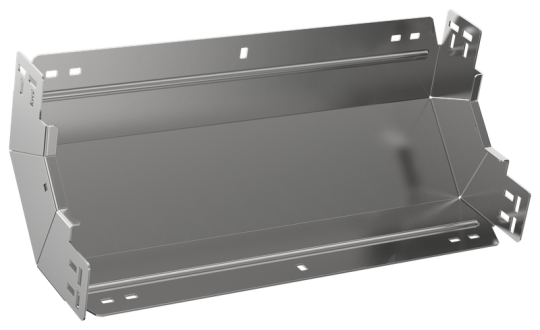

ESCA 7 Поворот верт. внутр. 90град 100х500-2,0 IEK ES7-PN-90-100-500-20

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.

• Ширина кабельного лотка : 500 мм
• Высота: 100 мм
• Ширина: 500 мм
• Перфорация в основании для монтажа: Нет
• Температура эксплуатации: -50...40 °C
• Нержавеющая сталь травлёная: Нет
• Класс стойкости к коррозии: 2
• Ширина ответвления: 500 мм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Модель или исполнение: Интегрированный разъем
• Степень защиты - IP: IP00
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Подходит для обеспеч целостности цепи: Нет
• Вес: 3,24 кг
• Перфорированная боковая стенка : Нет
• Высота кабельного лотка : 100 мм
• Толщина металла: 2.0 мм
• Вид или марка материала: Прочее
• Исполнение для больших расст-усиленный: Нет
• Монтажная температура: -50...40 °C
• Цвет: Светло-серый
• Изменение направления: Вертикально восходящий (внутренний)
• Длина: 265 мм
• Толщина цинкового покрытия: 10 мкм
• Материал: Сталь
• Номер цвета RAL: 7047
• Отклонение - угол : 90
