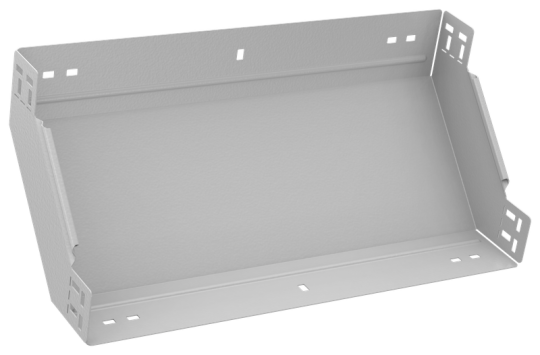

ESCA 7 Поворот верт. внутр. 90град 100х500-1,5 RAL 9016 IEK ES7-PN-90-100-500-15-RGA

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 500 мм
• Высота: 100 мм
• Вес: 2,82 кг
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Температура эксплуатации: -50...40 °C
• Модель или исполнение: Интегрированный разъем
• Подходит для обеспеч целостности цепи: Нет
• Нержавеющая сталь травлёная: Нет
• Номер цвета RAL: 9016
• Степень защиты - IP: IP00
• Ширина: 500 мм
• Материал: Сталь
• Длина: 309 мм
• Монтажная температура: -50...40 °C
• Отклонение - угол : 90
• Толщина цинкового покрытия: 10 мкм
• Защитное покрытие поверхности: Порошковая окраска
• Вид или марка материала: Прочее
• Изменение направления: Вертикально восходящий (внутренний)
• Класс стойкости к коррозии: 2
• Высота кабельного лотка : 100 мм
• Перфорация в основании для монтажа: Нет
• Толщина металла: 1.5 мм
• Исполнение для больших расст-усиленный: Нет
• Цвет: Чисто белый
• Перфорированная боковая стенка : Нет
• Ширина ответвления: 500 мм
