Описание

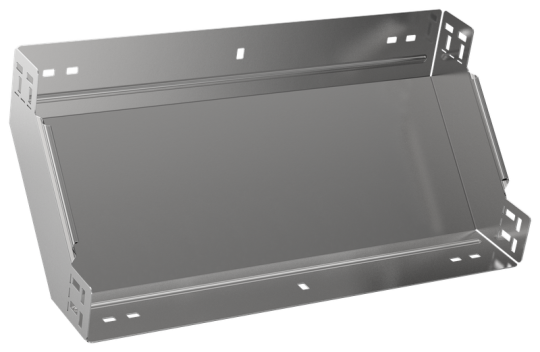

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 500 мм
• Высота: 100 мм
• Изменение направления: Вертикально восходящий (внутренний)
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Класс стойкости к коррозии: 2
• Исполнение для больших расст-усиленный: Нет
• Материал: Сталь
• Цвет: Светло-серый
• Ширина: 500 мм
• Толщина цинкового покрытия: 10 мкм
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Степень защиты - IP: IP00
• Высота кабельного лотка : 100 мм
• Подходит для обеспеч целостности цепи: Нет
• Ширина ответвления: 500 мм
• Нержавеющая сталь травлёная: Нет
• Длина: 309 мм
• Номер цвета RAL: 7047
• Температура эксплуатации: -50...40 °C
• Модель или исполнение: Интегрированный разъем
• Вид или марка материала: Прочее
• Отклонение - угол : 90
• Перфорация в основании для монтажа: Нет
• Вес: 2,73 кг
• Монтажная температура: -50...40 °C
• Толщина металла: 1.5 мм
• Перфорированная боковая стенка : Нет
