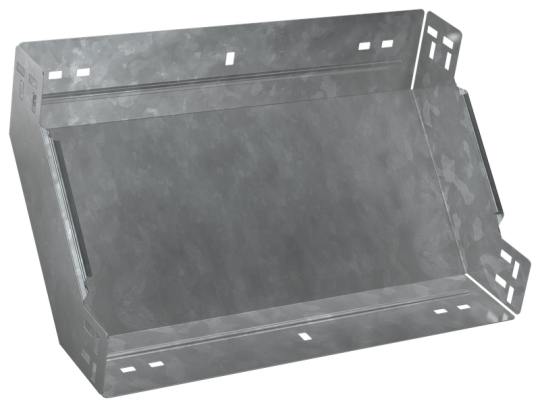

ESCA 7 Поворот верт. внутр. 90град 100х400-1,5 HDZ IEK ES7-PN-90-100-400-15-HDZ

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 400 мм
• Высота: 100 мм
• Толщина цинкового покрытия: 55 мкм
• Высота кабельного лотка : 100 мм
• Перфорация в основании для монтажа: Нет
• Толщина металла: 1.5 мм
• Цвет: Светло-серый
• Перфорированная боковая стенка : Нет
• Подходит для обеспеч целостности цепи: Нет
• Ширина ответвления: 400 мм
• Вес: 2,46 кг
• Изменение направления: Вертикально восходящий (внутренний)
• Нержавеющая сталь травлёная: Нет
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Номер цвета RAL: 7047
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Класс стойкости к коррозии: 6
• Модель или исполнение: Интегрированный разъем
• Исполнение для больших расст-усиленный: Нет
• Ширина: 400 мм
• Материал: Сталь
• Вид или марка материала: Прочее
• Степень защиты - IP: IP00
• Длина: 309 мм
• Температура эксплуатации: -50...40 °C
• Монтажная температура: -50...40 °C
• Отклонение - угол : 90
