Описание

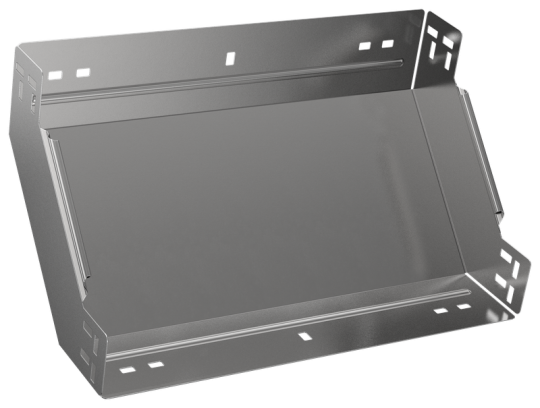

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 400 мм
• Высота: 100 мм
• Исполнение для больших расст-усиленный: Нет
• Класс стойкости к коррозии: 2
• Толщина металла: 1.5 мм
• Цвет: Светло-серый
• Вес: 2,3 кг
• Номер цвета RAL: 7047
• Изменение направления: Вертикально восходящий (внутренний)
• Ширина: 400 мм
• Толщина цинкового покрытия: 10 мкм
• Модель или исполнение: Интегрированный разъем
• Монтажная температура: -50...40 °C
• Ширина ответвления: 400 мм
• Длина: 309 мм
• Перфорированная боковая стенка : Нет
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Температура эксплуатации: -50...40 °C
• Степень защиты - IP: IP00
• Отклонение - угол : 90
• Вид или марка материала: Прочее
• Подходит для обеспеч целостности цепи: Нет
• Перфорация в основании для монтажа: Нет
• Высота кабельного лотка : 100 мм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Материал: Сталь
• Нержавеющая сталь травлёная: Нет
