Описание

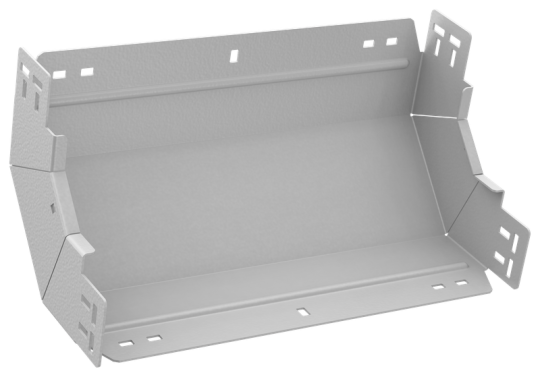

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.

• Ширина кабельного лотка : 300 мм
• Высота: 100 мм
• Ширина ответвления: 300 мм
• Перфорация в основании для монтажа: Нет
• Нержавеющая сталь травлёная: Нет
• Подходит для обеспеч целостности цепи: Нет
• Класс стойкости к коррозии: 2
• Перфорированная боковая стенка : Нет
• Высота кабельного лотка : 100 мм
• Температура эксплуатации: -50...40 °C
• Толщина цинкового покрытия: 10 мкм
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Вид или марка материала: Прочее
• Ширина: 300 мм
• Толщина металла: 2.0 мм
• Монтажная температура: -50...40 °C
• Модель или исполнение: Интегрированный разъем
• Вес: 2,26 кг
• Защитное покрытие поверхности: Порошковая окраска
• Номер цвета RAL: 9016
• Степень защиты - IP: IP00
• Изменение направления: Вертикально восходящий (внутренний)
• Исполнение для больших расст-усиленный: Нет
• Длина: 265 мм
• Материал: Сталь
• Цвет: Чисто белый
• Отклонение - угол : 90
