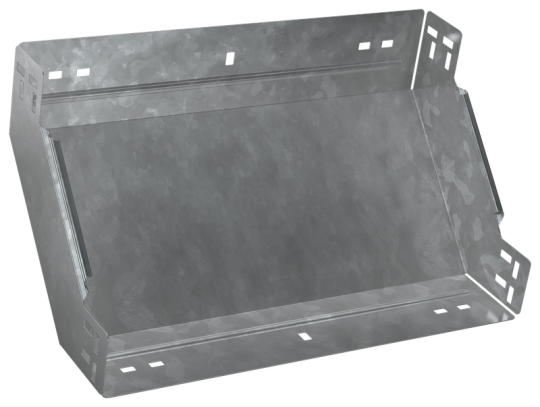

ESCA 7 Поворот верт. внутр. 90град 100х300-1,5 HDZ IEK ES7-PN-90-100-300-15-HDZ

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 300 мм
• Высота: 100 мм
• Исполнение для больших расст-усиленный: Нет
• Класс стойкости к коррозии: 6
• Высота кабельного лотка : 100 мм
• Перфорированная боковая стенка : Нет
• Отклонение - угол : 90
• Нержавеющая сталь травлёная: Нет
• Вес: 2,01 кг
• Цвет: Светло-серый
• Перфорация в основании для монтажа: Нет
• Номер цвета RAL: 7047
• Модель или исполнение: Интегрированный разъем
• Ширина ответвления: 300 мм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Температура эксплуатации: -50...40 °C
• Монтажная температура: -50...40 °C
• Изменение направления: Вертикально восходящий (внутренний)
• Ширина: 300 мм
• Материал: Сталь
• Длина: 309 мм
• Толщина цинкового покрытия: 55 мкм
• Вид или марка материала: Прочее
• Толщина металла: 1.5 мм
• Степень защиты - IP: IP00
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Подходит для обеспеч целостности цепи: Нет
