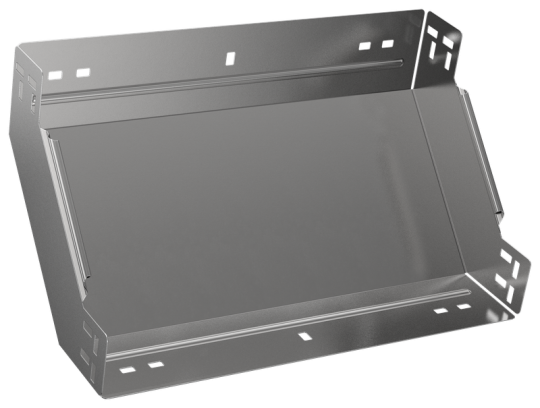

ESCA 7 Поворот верт. внутр. 90град 100х300-1,5 IEK ES7-PN-90-100-300-15

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 300 мм
• Высота: 100 мм
• Изменение направления: Вертикально восходящий (внутренний)
• Ширина: 300 мм
• Вид или марка материала: Прочее
• Степень защиты - IP: IP00
• Вес: 1,88 кг
• Ширина ответвления: 300 мм
• Класс стойкости к коррозии: 2
• Отклонение - угол : 90
• Длина: 309 мм
• Нержавеющая сталь травлёная: Нет
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Перфорированная боковая стенка : Нет
• Исполнение для больших расст-усиленный: Нет
• Модель или исполнение: Интегрированный разъем
• Монтажная температура: -50...40 °C
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Материал: Сталь
• Толщина цинкового покрытия: 10 мкм
• Подходит для обеспеч целостности цепи: Нет
• Номер цвета RAL: 7047
• Толщина металла: 1.5 мм
• Цвет: Светло-серый
• Перфорация в основании для монтажа: Нет
• Высота кабельного лотка : 100 мм
• Температура эксплуатации: -50...40 °C
