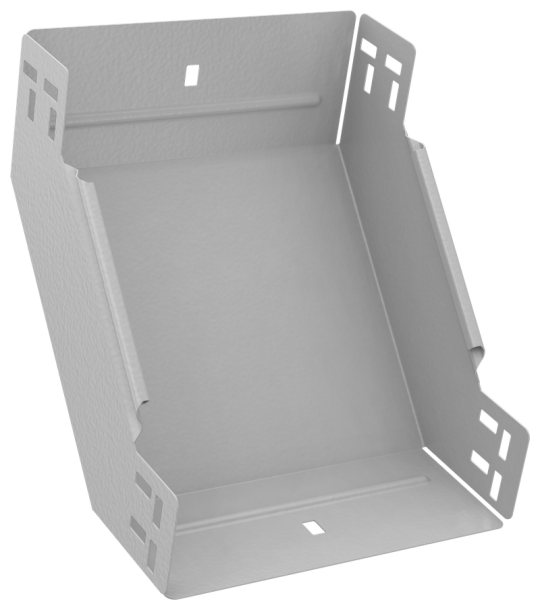

ESCA 7 Поворот верт. внутр. 90град 100х200-1,5 RAL 9016 IEK ES7-PN-90-100-200-15-RGA

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 100 мм
• Подходит для обеспеч целостности цепи: Нет
• Исполнение для больших расст-усиленный: Нет
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Перфорированная боковая стенка : Нет
• Отклонение - угол : 90
• Толщина металла: 1.5 мм
• Изменение направления: Вертикально восходящий (внутренний)
• Класс стойкости к коррозии: 2
• Вид или марка материала: Прочее
• Толщина цинкового покрытия: 10 мкм
• Номер цвета RAL: 9016
• Ширина ответвления: 200 мм
• Ширина: 200 мм
• Высота кабельного лотка : 100 мм
• Вес: 1,51 кг
• Цвет: Чисто белый
• Материал: Сталь
• Перфорация в основании для монтажа: Нет
• Нержавеющая сталь травлёная: Нет
• Модель или исполнение: Интегрированный разъем
• Защитное покрытие поверхности: Порошковая окраска
• Степень защиты - IP: IP00
• Длина: 309 мм
• Температура эксплуатации: -50...40 °C
• Монтажная температура: -50...40 °C
