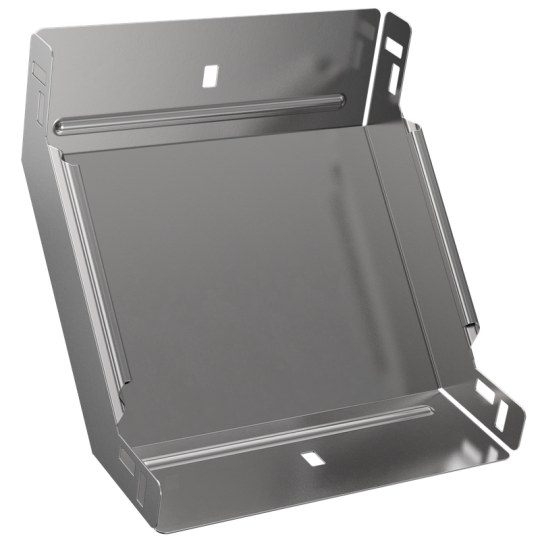

ESCA 7 Поворот верт. внутр. 90град 100х200-1,5 IEK ES7-PN-90-100-200-15

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 100 мм
• Отклонение - угол : 90
• Номер цвета RAL: 7047
• Температура эксплуатации: -50...40 °C
• Модель или исполнение: Интегрированный разъем
• Исполнение для больших расст-усиленный: Нет
• Перфорированная боковая стенка : Нет
• Изменение направления: Вертикально восходящий (внутренний)
• Степень защиты - IP: IP00
• Цвет: Светло-серый
• Ширина ответвления: 200 мм
• Высота кабельного лотка : 100 мм
• Перфорация в основании для монтажа: Нет
• Класс стойкости к коррозии: 2
• Вес: 1,46 кг
• Материал: Сталь
• Нержавеющая сталь травлёная: Нет
• Монтажная температура: -50...40 °C
• Толщина металла: 1.5 мм
• Длина: 309 мм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Вид или марка материала: Прочее
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Подходит для обеспеч целостности цепи: Нет
• Ширина: 200 мм
• Толщина цинкового покрытия: 10 мкм
