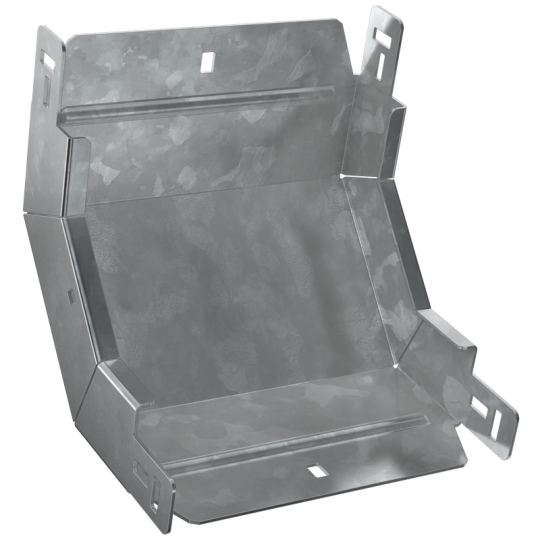

ESCA 7 Поворот верт. внутр. 90град 100х150-2,0 HDZ IEK ES7-PN-90-100-150-20-HDZ

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.

• Ширина кабельного лотка : 150 мм
• Высота: 100 мм
• Нержавеющая сталь травлёная: Нет
• Модель или исполнение: Интегрированный разъем
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Исполнение для больших расст-усиленный: Нет
• Монтажная температура: -50...40 °C
• Температура эксплуатации: -50...40 °C
• Ширина ответвления: 150 мм
• Цвет: Светло-серый
• Отклонение - угол : 90
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Толщина металла: 2.0 мм
• Высота кабельного лотка : 100 мм
• Класс стойкости к коррозии: 6
• Толщина цинкового покрытия: 55 мкм
• Вид или марка материала: Прочее
• Подходит для обеспеч целостности цепи: Нет
• Степень защиты - IP: IP00
• Перфорация в основании для монтажа: Нет
• Ширина: 150 мм
• Материал: Сталь
• Перфорированная боковая стенка : Нет
• Длина: 265 мм
• Номер цвета RAL: 7047
• Вес: 1,58 кг
• Изменение направления: Вертикально восходящий (внутренний)
