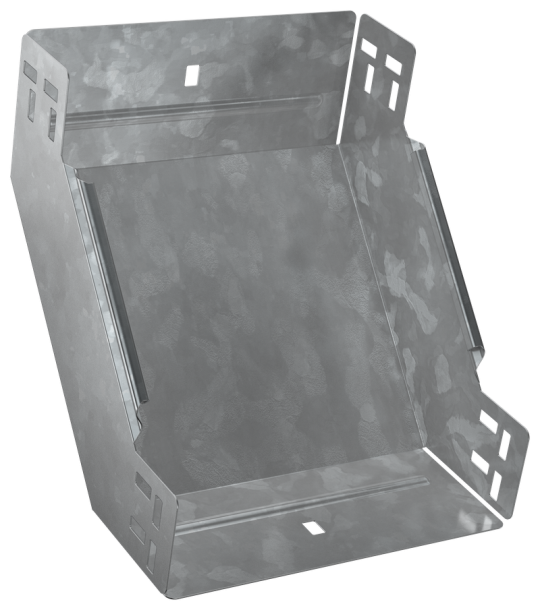

ESCA 7 Поворот верт. внутр. 90град 100х150-1,5 HDZ IEK ES7-PN-90-100-150-15-HDZ

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 150 мм
• Высота: 100 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Исполнение для больших расст-усиленный: Нет
• Температура эксплуатации: -50...40 °C
• Ширина ответвления: 150 мм
• Материал: Сталь
• Вид или марка материала: Прочее
• Перфорация в основании для монтажа: Нет
• Модель или исполнение: Интегрированный разъем
• Перфорированная боковая стенка : Нет
• Класс стойкости к коррозии: 6
• Толщина цинкового покрытия: 55 мкм
• Высота кабельного лотка : 100 мм
• Толщина металла: 1.5 мм
• Цвет: Светло-серый
• Длина: 309 мм
• Отклонение - угол : 90
• Вес: 1,33 кг
• Ширина: 150 мм
• Изменение направления: Вертикально восходящий (внутренний)
• Нержавеющая сталь травлёная: Нет
• Монтажная температура: -50...40 °C
• Номер цвета RAL: 7047
• Подходит для обеспеч целостности цепи: Нет
• Степень защиты - IP: IP00
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
