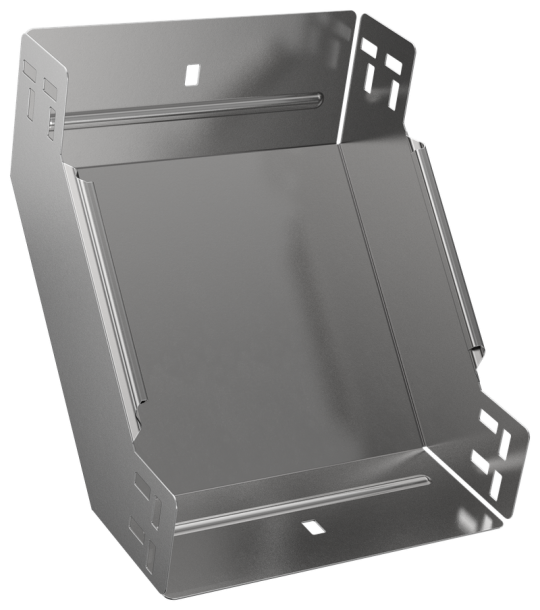

ESCA 7 Поворот верт. внутр. 90град 100х150-1,5 IEK ES7-PN-90-100-150-15

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 150 мм
• Высота: 100 мм
• Толщина металла: 1.5 мм
• Высота кабельного лотка : 100 мм
• Нержавеющая сталь травлёная: Нет
• Изменение направления: Вертикально восходящий (внутренний)
• Монтажная температура: -50...40 °C
• Ширина ответвления: 150 мм
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Перфорация в основании для монтажа: Нет
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Класс стойкости к коррозии: 2
• Подходит для обеспеч целостности цепи: Нет
• Вид или марка материала: Прочее
• Материал: Сталь
• Вес: 1,24 кг
• Отклонение - угол : 90
• Номер цвета RAL: 7047
• Степень защиты - IP: IP00
• Толщина цинкового покрытия: 10 мкм
• Ширина: 150 мм
• Длина: 309 мм
• Модель или исполнение: Интегрированный разъем
• Температура эксплуатации: -50...40 °C
• Перфорированная боковая стенка : Нет
• Цвет: Светло-серый
• Исполнение для больших расст-усиленный: Нет
