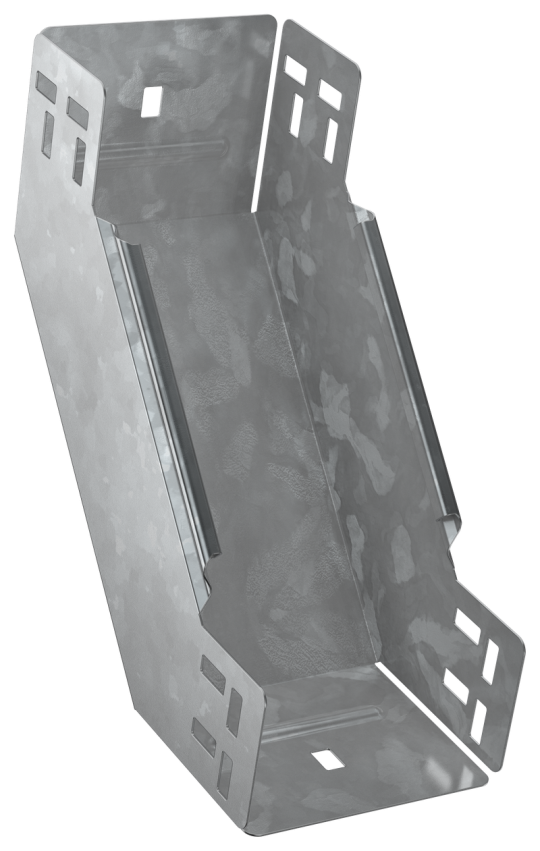

ESCA 7 Поворот верт. внутр. 90град 100х100-1,5 HDZ IEK ES7-PN-90-100-100-15-HDZ

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота: 100 мм
• Цвет: Светло-серый
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Толщина металла: 1.5 мм
• Длина: 309 мм
• Модель или исполнение: Интегрированный разъем
• Степень защиты - IP: IP00
• Класс стойкости к коррозии: 6
• Материал: Сталь
• Исполнение для больших расст-усиленный: Нет
• Вес: 1,1 кг
• Высота кабельного лотка : 100 мм
• Изменение направления: Вертикально восходящий (внутренний)
• Перфорированная боковая стенка : Нет
• Нержавеющая сталь травлёная: Нет
• Вид или марка материала: Прочее
• Подходит для обеспеч целостности цепи: Нет
• Монтажная температура: -50...40 °C
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Толщина цинкового покрытия: 55 мкм
• Перфорация в основании для монтажа: Нет
• Температура эксплуатации: -50...40 °C
• Ширина ответвления: 100 мм
• Номер цвета RAL: 7047
• Ширина: 100 мм
• Отклонение - угол : 90
