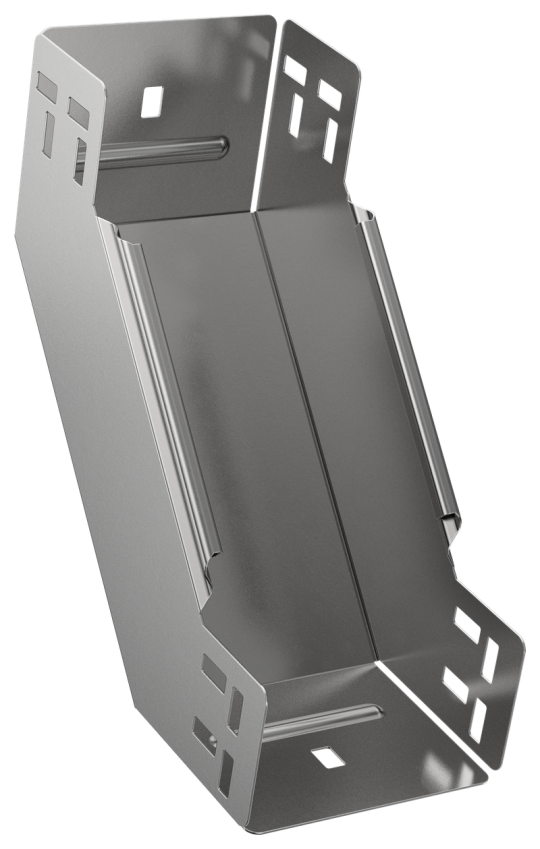

ESCA 7 Поворот верт. внутр. 90град 100х100-1,5 IEK ES7-PN-90-100-100-15

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота: 100 мм
• Перфорированная боковая стенка : Нет
• Перфорация в основании для монтажа: Нет
• Толщина цинкового покрытия: 10 мкм
• Высота кабельного лотка : 100 мм
• Толщина металла: 1.5 мм
• Модель или исполнение: Интегрированный разъем
• Нержавеющая сталь травлёная: Нет
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Степень защиты - IP: IP00
• Изменение направления: Вертикально восходящий (внутренний)
• Температура эксплуатации: -50...40 °C
• Цвет: Светло-серый
• Подходит для обеспеч целостности цепи: Нет
• Вид или марка материала: Прочее
• Вес: 1,03 кг
• Материал: Сталь
• Отклонение - угол : 90
• Ширина: 100 мм
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Номер цвета RAL: 7047
• Длина: 309 мм
• Исполнение для больших расст-усиленный: Нет
• Ширина ответвления: 100 мм
• Монтажная температура: -50...40 °C
• Класс стойкости к коррозии: 2
