Описание

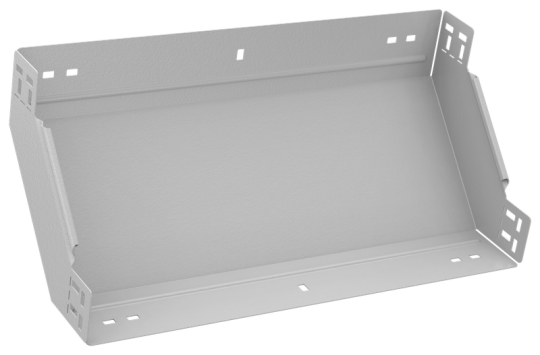

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 600 мм
• Высота: 80 мм
• Температура эксплуатации: -50...40 °C
• Ширина ответвления: 600 мм
• Вид или марка материала: Прочее
• Монтажная температура: -50...40 °C
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Цвет: Чисто белый
• Модель или исполнение: Интегрированный разъем
• Ширина: 600 мм
• Длина: 297 мм
• Класс стойкости к коррозии: 2
• Вес: 3,02 кг
• Изменение направления: Вертикально восходящий (внутренний)
• Толщина цинкового покрытия: 10 мкм
• Исполнение для больших расст-усиленный: Нет
• Перфорированная боковая стенка : Нет
• Нержавеющая сталь травлёная: Нет
• Степень защиты - IP: IP00
• Материал: Сталь
• Номер цвета RAL: 9016
• Перфорация в основании для монтажа: Нет
• Высота кабельного лотка : 80 мм
• Подходит для обеспеч целостности цепи: Нет
• Отклонение - угол : 90
• Толщина металла: 1.5 мм
• Защитное покрытие поверхности: Порошковая окраска
