Описание

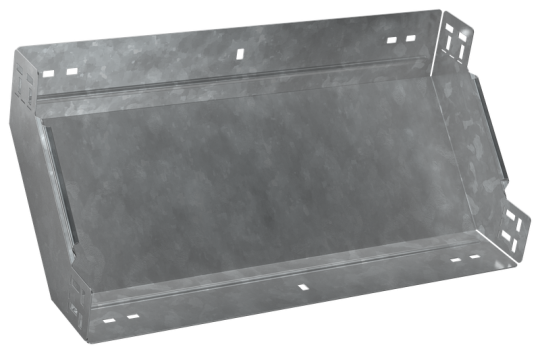

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 600 мм
• Высота: 80 мм
• Исполнение для больших расст-усиленный: Нет
• Изменение направления: Вертикально восходящий (внутренний)
• Вес: 3,13 кг
• Материал: Сталь
• Номер цвета RAL: 7047
• Отклонение - угол : 90
• Толщина металла: 1.5 мм
• Высота кабельного лотка : 80 мм
• Длина: 297 мм
• Вид или марка материала: Прочее
• Цвет: Светло-серый
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Температура эксплуатации: -50...40 °C
• Степень защиты - IP: IP00
• Подходит для обеспеч целостности цепи: Нет
• Перфорированная боковая стенка : Нет
• Класс стойкости к коррозии: 6
• Нержавеющая сталь травлёная: Нет
• Ширина: 600 мм
• Перфорация в основании для монтажа: Нет
• Ширина ответвления: 600 мм
• Толщина цинкового покрытия: 55 мкм
• Модель или исполнение: Интегрированный разъем
• Монтажная температура: -50...40 °C
• Защитное покрытие поверхности: Покрытие методом горячего погружения
