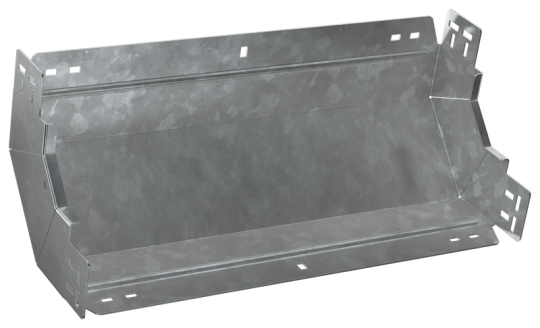

ESCA 7 Поворот верт. внутр. 90град 80х500-2,0 HDZ IEK ES7-PN-90-080-500-20-HDZ

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.

• Ширина кабельного лотка : 500 мм
• Высота: 80 мм
• Исполнение для больших расст-усиленный: Нет
• Изменение направления: Вертикально восходящий (внутренний)
• Отклонение - угол : 90
• Перфорация в основании для монтажа: Нет
• Температура эксплуатации: -50...40 °C
• Толщина цинкового покрытия: 55 мкм
• Подходит для обеспеч целостности цепи: Нет
• Длина: 265 мм
• Цвет: Светло-серый
• Класс стойкости к коррозии: 6
• Монтажная температура: -50...40 °C
• Перфорированная боковая стенка : Нет
• Высота кабельного лотка : 80 мм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Материал: Сталь
• Степень защиты - IP: IP00
• Модель или исполнение: Интегрированный разъем
• Вид или марка материала: Прочее
• Вес: 3,4 кг
• Толщина металла: 2.0 мм
• Ширина ответвления: 500 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Нержавеющая сталь травлёная: Нет
• Номер цвета RAL: 7047
• Ширина: 500 мм
