Описание

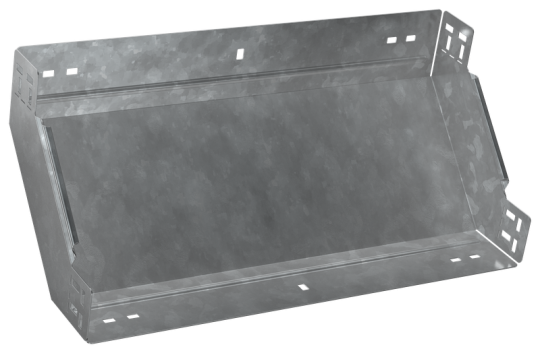

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 500 мм
• Высота: 80 мм
• Материал: Сталь
• Степень защиты - IP: IP00
• Толщина цинкового покрытия: 55 мкм
• Монтажная температура: -50...40 °C
• Отклонение - угол : 90
• Изменение направления: Вертикально восходящий (внутренний)
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Длина: 297 мм
• Ширина: 500 мм
• Цвет: Светло-серый
• Исполнение для больших расст-усиленный: Нет
• Температура эксплуатации: -50...40 °C
• Толщина металла: 1.5 мм
• Модель или исполнение: Интегрированный разъем
• Перфорация в основании для монтажа: Нет
• Нержавеющая сталь травлёная: Нет
• Класс стойкости к коррозии: 6
• Вес: 2,69 кг
• Перфорированная боковая стенка : Нет
• Ширина ответвления: 500 мм
• Вид или марка материала: Прочее
• Номер цвета RAL: 7047
• Подходит для обеспеч целостности цепи: Нет
• Высота кабельного лотка : 80 мм
