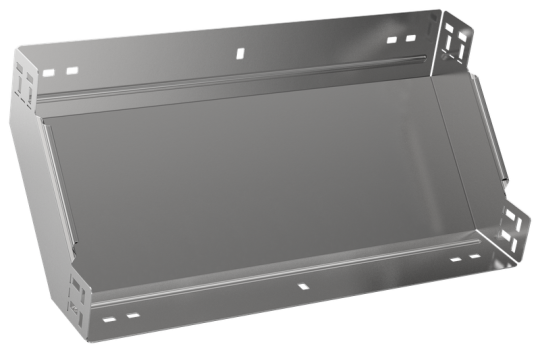

ESCA 7 Поворот верт. внутр. 90град 80х500-1,5 IEK ES7-PN-90-080-500-15

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 500 мм
• Высота: 80 мм
• Толщина цинкового покрытия: 10 мкм
• Перфорированная боковая стенка : Нет
• Вид или марка материала: Прочее
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Номер цвета RAL: 7047
• Толщина металла: 1.5 мм
• Вес: 2,52 кг
• Ширина: 500 мм
• Модель или исполнение: Интегрированный разъем
• Монтажная температура: -50...40 °C
• Цвет: Светло-серый
• Температура эксплуатации: -50...40 °C
• Изменение направления: Вертикально восходящий (внутренний)
• Подходит для обеспеч целостности цепи: Нет
• Материал: Сталь
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Ширина ответвления: 500 мм
• Исполнение для больших расст-усиленный: Нет
• Длина: 297 мм
• Степень защиты - IP: IP00
• Нержавеющая сталь травлёная: Нет
• Перфорация в основании для монтажа: Нет
• Класс стойкости к коррозии: 2
• Отклонение - угол : 90
• Высота кабельного лотка : 80 мм
