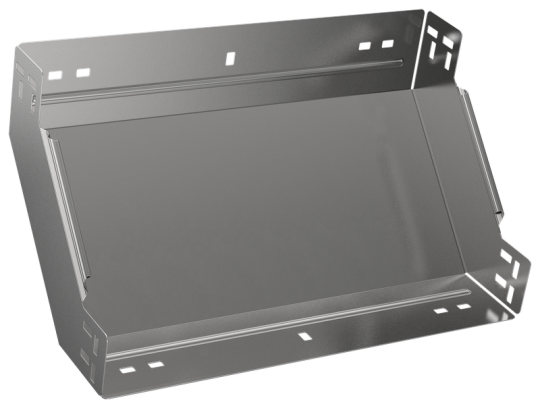

ESCA 7 Поворот верт. внутр. 90град 80х400-1,5 IEK ES7-PN-90-080-400-15

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 400 мм
• Высота: 80 мм
• Высота кабельного лотка : 80 мм
• Степень защиты - IP: IP00
• Вес: 2,11 кг
• Класс стойкости к коррозии: 2
• Перфорация в основании для монтажа: Нет
• Изменение направления: Вертикально восходящий (внутренний)
• Длина: 297 мм
• Материал: Сталь
• Подходит для обеспеч целостности цепи: Нет
• Вид или марка материала: Прочее
• Ширина ответвления: 400 мм
• Толщина цинкового покрытия: 10 мкм
• Перфорированная боковая стенка : Нет
• Толщина металла: 1.5 мм
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Нержавеющая сталь травлёная: Нет
• Цвет: Светло-серый
• Ширина: 400 мм
• Модель или исполнение: Интегрированный разъем
• Исполнение для больших расст-усиленный: Нет
• Температура эксплуатации: -50...40 °C
• Отклонение - угол : 90
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Монтажная температура: -50...40 °C
• Номер цвета RAL: 7047
