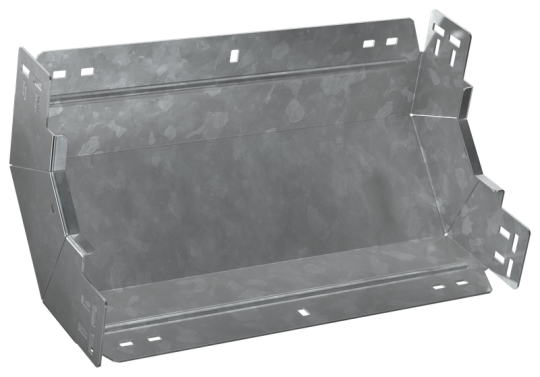

ESCA 7 Поворот верт. внутр. 90град 80х300-2,0 HDZ IEK ES7-PN-90-080-300-20-HDZ

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.

• Ширина кабельного лотка : 300 мм
• Высота: 80 мм
• Перфорированная боковая стенка : Нет
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Исполнение для больших расст-усиленный: Нет
• Модель или исполнение: Интегрированный разъем
• Отклонение - угол : 90
• Класс стойкости к коррозии: 6
• Номер цвета RAL: 7047
• Степень защиты - IP: IP00
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Ширина ответвления: 300 мм
• Монтажная температура: -50...40 °C
• Вес: 2,3 кг
• Высота кабельного лотка : 80 мм
• Вид или марка материала: Прочее
• Длина: 265 мм
• Перфорация в основании для монтажа: Нет
• Толщина металла: 2.0 мм
• Материал: Сталь
• Нержавеющая сталь травлёная: Нет
• Подходит для обеспеч целостности цепи: Нет
• Цвет: Светло-серый
• Температура эксплуатации: -50...40 °C
• Ширина: 300 мм
• Изменение направления: Вертикально восходящий (внутренний)
• Толщина цинкового покрытия: 55 мкм
