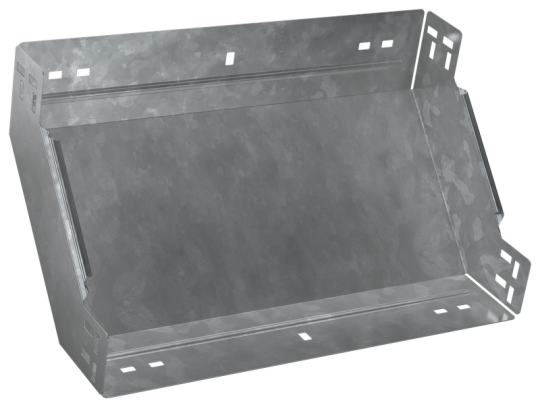

ESCA 7 Поворот верт. внутр. 90град 80х300-1,5 HDZ IEK ES7-PN-90-080-300-15-HDZ

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 300 мм
• Высота: 80 мм
• Нержавеющая сталь травлёная: Нет
• Перфорация в основании для монтажа: Нет
• Отклонение - угол : 90
• Класс стойкости к коррозии: 6
• Вес: 1,81 кг
• Материал: Сталь
• Изменение направления: Вертикально восходящий (внутренний)
• Толщина металла: 1.5 мм
• Ширина: 300 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Ширина ответвления: 300 мм
• Толщина цинкового покрытия: 55 мкм
• Температура эксплуатации: -50...40 °C
• Перфорированная боковая стенка : Нет
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Модель или исполнение: Интегрированный разъем
• Степень защиты - IP: IP00
• Исполнение для больших расст-усиленный: Нет
• Длина: 297 мм
• Номер цвета RAL: 7047
• Подходит для обеспеч целостности цепи: Нет
• Вид или марка материала: Прочее
• Цвет: Светло-серый
• Высота кабельного лотка : 80 мм
• Монтажная температура: -50...40 °C
