Описание

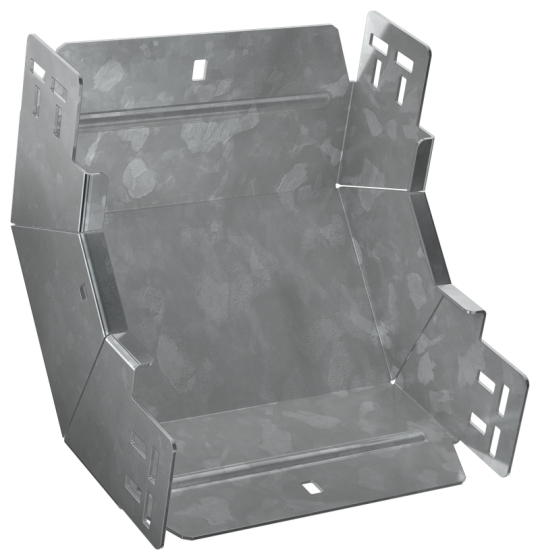

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.

• Ширина кабельного лотка : 200 мм
• Высота: 80 мм
• Ширина: 200 мм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Подходит для обеспеч целостности цепи: Нет
• Изменение направления: Вертикально восходящий (внутренний)
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Высота кабельного лотка : 80 мм
• Степень защиты - IP: IP00
• Толщина цинкового покрытия: 55 мкм
• Отклонение - угол : 90
• Ширина ответвления: 200 мм
• Перфорированная боковая стенка : Нет
• Вес: 1,75 кг
• Монтажная температура: -50...40 °C
• Исполнение для больших расст-усиленный: Нет
• Материал: Сталь
• Модель или исполнение: Интегрированный разъем
• Длина: 265 мм
• Перфорация в основании для монтажа: Нет
• Нержавеющая сталь травлёная: Нет
• Класс стойкости к коррозии: 6
• Вид или марка материала: Прочее
• Толщина металла: 2.0 мм
• Номер цвета RAL: 7047
• Цвет: Светло-серый
• Температура эксплуатации: -50...40 °C
