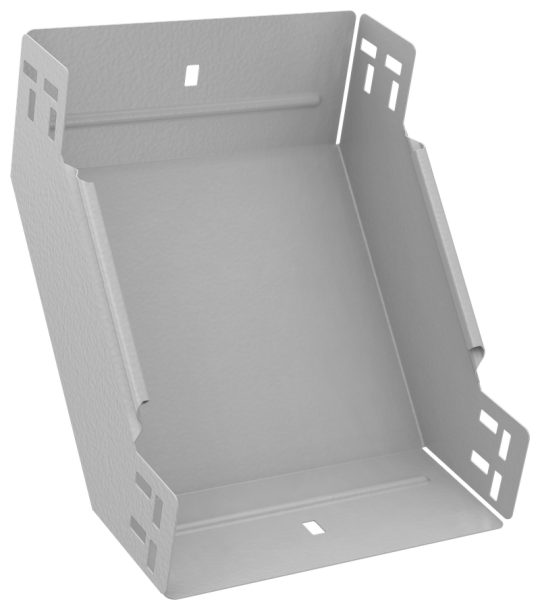

ESCA 7 Поворот верт. внутр. 90град 80х200-1,5 RAL 9016 IEK ES7-PN-90-080-200-15-RGA

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 80 мм
• Толщина металла: 1.5 мм
• Длина: 297 мм
• Ширина: 200 мм
• Класс стойкости к коррозии: 2
• Вес: 1,35 кг
• Защитное покрытие поверхности: Порошковая окраска
• Нержавеющая сталь травлёная: Нет
• Толщина цинкового покрытия: 10 мкм
• Перфорация в основании для монтажа: Нет
• Высота кабельного лотка : 80 мм
• Ширина ответвления: 200 мм
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Подходит для обеспеч целостности цепи: Нет
• Отклонение - угол : 90
• Перфорированная боковая стенка : Нет
• Цвет: Чисто белый
• Температура эксплуатации: -50...40 °C
• Степень защиты - IP: IP00
• Материал: Сталь
• Исполнение для больших расст-усиленный: Нет
• Номер цвета RAL: 9016
• Вид или марка материала: Прочее
• Изменение направления: Вертикально восходящий (внутренний)
• Модель или исполнение: Интегрированный разъем
• Монтажная температура: -50...40 °C
