Описание

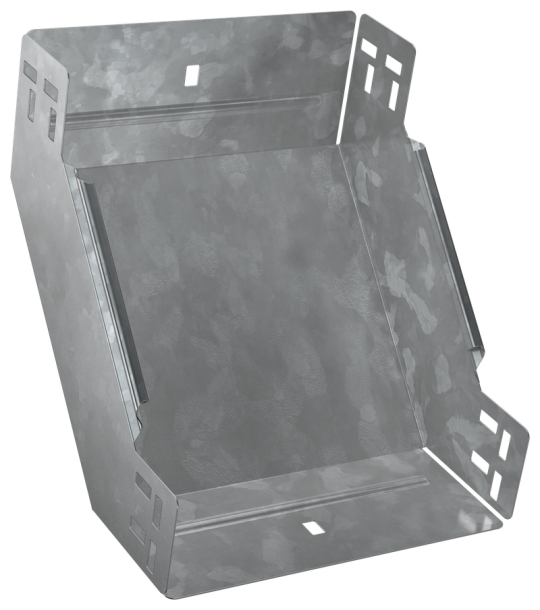

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 80 мм
• Вид или марка материала: Прочее
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Нержавеющая сталь травлёная: Нет
• Ширина ответвления: 200 мм
• Толщина цинкового покрытия: 55 мкм
• Степень защиты - IP: IP00
• Цвет: Светло-серый
• Класс стойкости к коррозии: 6
• Толщина металла: 1.5 мм
• Высота кабельного лотка : 80 мм
• Перфорация в основании для монтажа: Нет
• Монтажная температура: -50...40 °C
• Перфорированная боковая стенка : Нет
• Изменение направления: Вертикально восходящий (внутренний)
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Ширина: 200 мм
• Материал: Сталь
• Исполнение для больших расст-усиленный: Нет
• Температура эксплуатации: -50...40 °C
• Подходит для обеспеч целостности цепи: Нет
• Модель или исполнение: Интегрированный разъем
• Номер цвета RAL: 7047
• Вес: 1,4 кг
• Отклонение - угол : 90
• Длина: 297 мм
