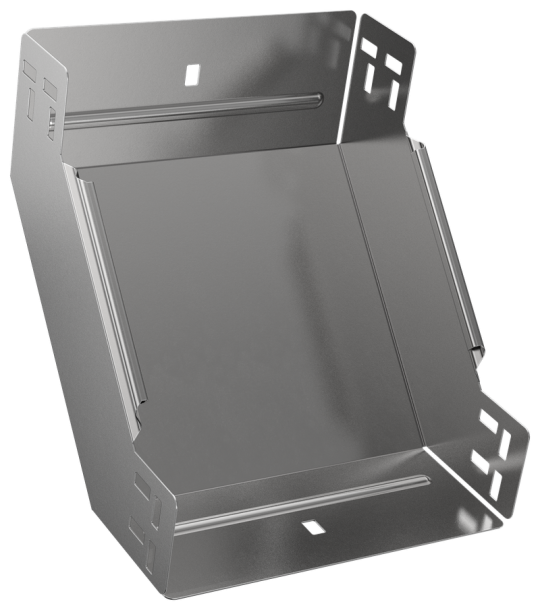

ESCA 7 Поворот верт. внутр. 90град 80х200-1,5 IEK ES7-PN-90-080-200-15

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 80 мм
• Перфорация в основании для монтажа: Нет
• Толщина цинкового покрытия: 10 мкм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Исполнение для больших расст-усиленный: Нет
• Длина: 297 мм
• Изменение направления: Вертикально восходящий (внутренний)
• Монтажная температура: -50...40 °C
• Цвет: Светло-серый
• Ширина: 200 мм
• Степень защиты - IP: IP00
• Ширина ответвления: 200 мм
• Отклонение - угол : 90
• Класс стойкости к коррозии: 2
• Материал: Сталь
• Толщина металла: 1.5 мм
• Номер цвета RAL: 7047
• Перфорированная боковая стенка : Нет
• Подходит для обеспеч целостности цепи: Нет
• Вид или марка материала: Прочее
• Высота кабельного лотка : 80 мм
• Модель или исполнение: Интегрированный разъем
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Нержавеющая сталь травлёная: Нет
• Вес: 1,31 кг
• Температура эксплуатации: -50...40 °C
