Описание

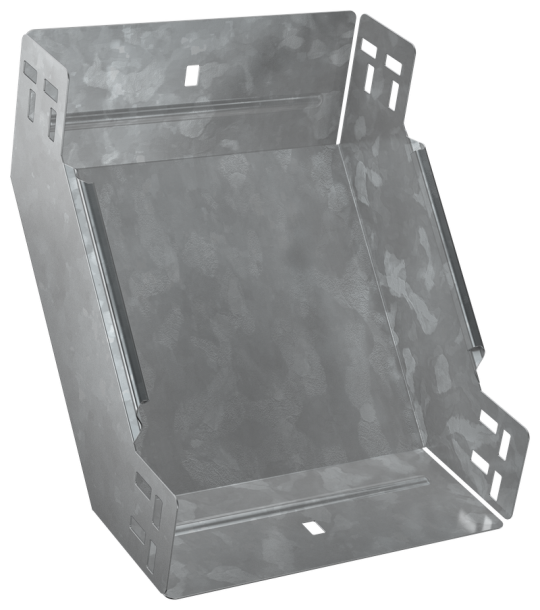

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 150 мм
• Высота: 80 мм
• Степень защиты - IP: IP00
• Вид или марка материала: Прочее
• Номер цвета RAL: 7047
• Перфорированная боковая стенка : Нет
• Изменение направления: Вертикально восходящий (внутренний)
• Цвет: Светло-серый
• Подходит для обеспеч целостности цепи: Нет
• Отклонение - угол : 90
• Толщина металла: 1.5 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Класс стойкости к коррозии: 6
• Ширина ответвления: 150 мм
• Исполнение для больших расст-усиленный: Нет
• Толщина цинкового покрытия: 55 мкм
• Материал: Сталь
• Нержавеющая сталь травлёная: Нет
• Ширина: 150 мм
• Температура эксплуатации: -50...40 °C
• Монтажная температура: -50...40 °C
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Модель или исполнение: Интегрированный разъем
• Длина: 297 мм
• Вес: 1,17 кг
• Высота кабельного лотка : 80 мм
• Перфорация в основании для монтажа: Нет
