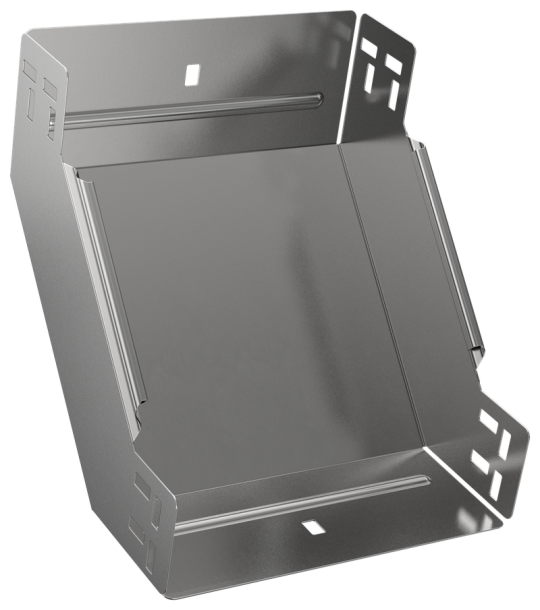

ESCA 7 Поворот верт. внутр. 90град 80х150-1,5 IEK ES7-PN-90-080-150-15

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 150 мм
• Высота: 80 мм
• Нержавеющая сталь травлёная: Нет
• Вес: 1,1 кг
• Ширина ответвления: 150 мм
• Изменение направления: Вертикально восходящий (внутренний)
• Толщина металла: 1.5 мм
• Материал: Сталь
• Перфорация в основании для монтажа: Нет
• Отклонение - угол : 90
• Температура эксплуатации: -50...40 °C
• Степень защиты - IP: IP00
• Вид или марка материала: Прочее
• Ширина: 150 мм
• Толщина цинкового покрытия: 10 мкм
• Исполнение для больших расст-усиленный: Нет
• Модель или исполнение: Интегрированный разъем
• Перфорированная боковая стенка : Нет
• Подходит для обеспеч целостности цепи: Нет
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Высота кабельного лотка : 80 мм
• Номер цвета RAL: 7047
• Цвет: Светло-серый
• Монтажная температура: -50...40 °C
• Класс стойкости к коррозии: 2
• Длина: 297 мм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
